İki Fazlı CT İle Üç Fazlı Akım Nasıl Ölçülür?

İki CT ve üç ampermetre kullanmak yalnızca üç fazlı simetrik yükleri ölçebilir. Üç fazlı yükler asimetrik ise, CT'lerle donatılmamış fazın yük akımı hatalıdır.

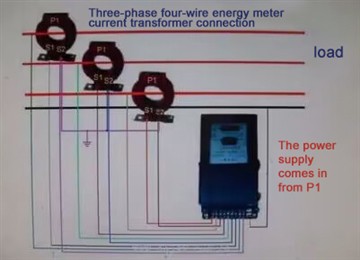

CT'nin A ve C fazlarına kurulduğunu varsayalım (herhangi iki faz kabul edilebilir), bu sırada, kablolama yapılırken CT'nin polaritesine dikkat edilmelidir, örneğin, A ve C fazlarının birincil akımı CT'dendir

L1 tarafı içeri aktığında, A ve C fazı CT sekonder tarafı K1 terminalleri sırasıyla A ve C fazı ampermetrelerine bağlanır ve A ve C fazı ampermetrelerinin diğer iki terminali kısa devre olur ve sonra bir kabloyu L1'e yönlendirir. B fazlı ampermetre ve son olarak B fazlı ampermetrenin diğer terminali CT sekonder tarafı K2 terminaline geri döner (iki CT sekonder tarafı K2 terminali birlikte kısa devre yapılır ve topraklanır).
