enerji ölçer nedir
Enerji sayacına elektrik sayaçları da denir. Aktif gücü zamanla entegre ederek aktif elektrik enerjisini ölçmeye yarayan bir alettir. Elektrik enerjisi sayacının görünümü ve gelişimi 100 yılı aşkın bir geçmişe sahiptir. Farklı elektrik sayaçlarının farklı ölçüm ilkeleri vardır. Aşağıda, elektrik sayaçlarının gelişim geçmişine dayalı bir giriş yer almaktadır.
İlk aşama: Endüktif mekanik enerji ölçer
Endüktif mekanik watt-saat ölçerin dahili ölçüm mekanizması, bir elektromanyetik tahrik ünitesi (gerilim elemanı, akım elemanı), dönen eleman, fren elemanı, yatak ve sayaç vb. içerir.
Endüktif mekanik enerji ölçer, enerji ölçerin döner tablasını döndürmek için elektromanyetik indüksiyon prensibini kullanır ve ardından enerji ölçümünün amacına ulaşmak için mekanik sayacın sayılmasını sağlar. Watt-saat ölçer test edilen devreye bağlandığında, alternatif akım akım bobini ve gerilim bobini boyunca akar ve bu iki alternatif akım sırasıyla demir çekirdeklerinde alternatif manyetik akı üretir ve alternatif manyetik akı alüminyumdan geçer. disk, alüminyum diskte bir girdap akımını indükler ve girdap akımı manyetik alanda kuvvet alır, böylece alüminyum disk tork alır ve döner (bu tork, yük tarafından tüketilen güçle orantılıdır). Alüminyum disk döndüğünde, tahrik eder Sayaç, tüketilen elektrik enerjisini gösterir.
İkinci aşama: elektronik enerji ölçer
Elektronik enerji ölçerin iç yapısı, akım örnekleyici, voltaj örnekleyici, çarpan, dönüştürücü, frekans bölücü, sayım ekranı, takvim saati, çekirdek bileşen mikroişlemci ve güç kaynağı vb. dahil olmak üzere elektronik bileşenlerden ve entegre devrelerden oluşur.
Ölçülen anlık gerilim ve anlık akım sırasıyla gerilim örnekleyiciden ve akım örnekleyiciden geçerek bunlarla orantılı zayıf elektrik sinyallerine dönüştürülerek çarpana gönderilir. Çarpan, voltaj sinyalinin ve akım sinyalinin anlık değerinin çarpılmasını tamamlar ve güçle orantılı bir DC voltaj sinyali verir ve ardından DC voltaj sinyalini karşılık gelen darbe frekansına dönüştürmek için P/f dönüştürücüyü kullanır ( ortalama güçle orantılı), frekansı frekans bölücüye bölün ve bir süre sayaçtan geçirin Karşılık gelen elektrik enerjisinin sayısı görüntülenir.

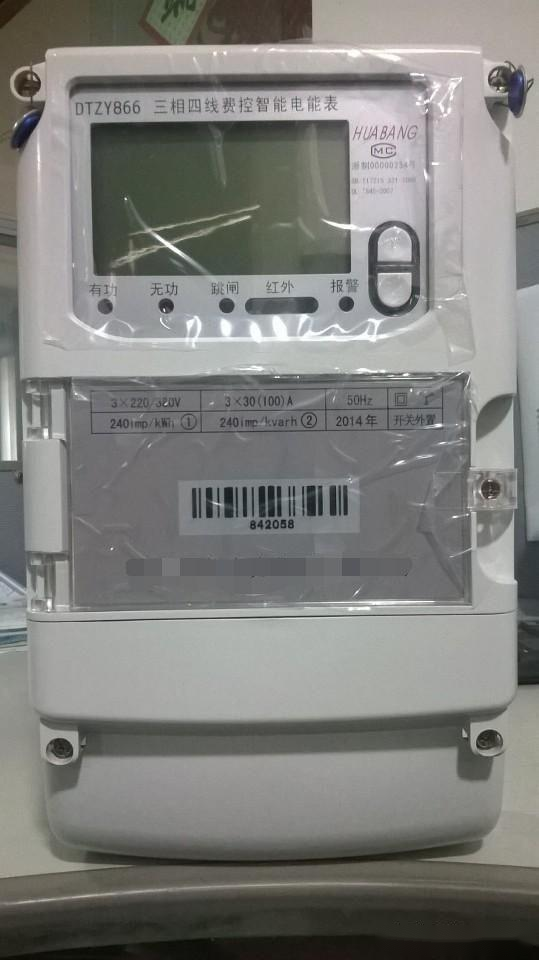

Üçüncü aşama: Akıllı Enerji Ölçer
Akıllı enerji sayacının ölçüm prensibi temel olarak geleneksel elektronik enerji sayacınınkiyle aynıdır, ancak işlev daha güçlüdür: biri geniş voltaj ve akım ölçüm işlevi, diğeri zaman paylaşımı ve segmental ölçüm işlevidir. üçüncüsü, elektrik enerjisinin iki yönlü ölçüm işlevidir ve dördüncüsü, yük kaydı, olay alarmı vb. işlevlerine sahiptir; beşincisi, anormal gücün çevrimiçi izleme, teşhis, alarm ve akıllı işleme işlevleridir tüketim ve altıncısı uzak veya yerel maliyet kontrol işlevidir.
Dördüncü aşama: akıllı IoT enerji ölçer (geleceğin yeni yıldızı)
Akıllı IoT enerji ölçer, ölçüm işlevinin ve yönetim işlevinin göreceli bağımsızlığını gerçekleştirmek için çok çekirdekli ve modülerleştirme tasarım konseptini benimser ve ölçüm modülünü, yönetim grubunu kapsayan standart arabirimler aracılığıyla gelecekteki işlev genişletme modüllerinin erişimini karşılar. ve harmonik ölçüm, Bluetooth iletişimi ve terminal sıcaklık ölçümü gibi yeni fonksiyonlar eklendi.
