Baskılı devre kartı (PCB) nasıl çalışır?

Selam! Bir PCB tedarikçisi olarak bu küçük harikaların nasıl çalıştığına dair çok fazla soru alıyorum. Bu yüzden sizin için anlaşılması kolay bir şekilde özetlemeyi düşündüm.

Neyse PCB nedir?

Öncelikle temel bilgilerle başlayalım. PCB veya Baskılı Devre Kartı herhangi bir elektronik cihazın omurgası gibidir. Üzerinde ince bakır izleri bulunan, genellikle fiberglas olan yalıtım malzemesinden yapılmış düz bir tahtadır. Bu izler, kart üzerindeki farklı bileşenleri birbirine bağlayan kablo görevi görür.

Bunu elektrik için bir yol haritası olarak düşünün. Dirençler, kapasitörler ve entegre devreler gibi bileşenler varış noktalarıdır ve bakır izleri elektrik sinyallerini bir yerden başka bir yere taşıyan yollardır.

Üretim Süreci

PCB'nin nasıl çalıştığına geçmeden önce nasıl yapıldığına hızlıca bir göz atalım. İşlem, daha sonra ince bir bakır tabakasıyla kaplanan boş bir tahtayla başlar. Daha sonra bakırın üzerine özel bir mürekkep kullanılarak desen basılıyor. Bu model devre tasarımını temsil eder.

Bundan sonra tahta, mürekkeple kaplanmayan bakırı aşındıran kimyasal bir çözeltiye batırılır. Bu, devreyi oluşturan bakır izlerini geride bırakır. Daha sonra bileşenlerin yerleştirilmesine izin vermek için tahtada delikler açılır.

Son olarak bileşenler karta lehimlenir ve PCB, düzgün çalıştığından emin olmak için test edilir.

PCB Nasıl Çalışır?

Artık PCB'nin nasıl yapıldığını bildiğimize göre, nasıl çalıştığından bahsedelim. Bir elektronik cihazı açtığınızda, elektrik güç kaynağından PCB'ye akar. PCB üzerindeki bakır izleri iletken görevi görerek elektrik akımını kart üzerindeki farklı bileşenlere taşır.

PCB üzerindeki her bileşenin belirli bir işlevi vardır. Örneğin dirençler akım akışını sınırlamak için kullanılır, kapasitörler elektrik yükünü depolamak için kullanılır ve entegre devreler veri işleme gibi karmaşık işlevleri gerçekleştirmek için kullanılır.

Elektrik sinyalleri bileşenler arasında bakır izleri aracılığıyla iletilir. Bu sinyaller voltaj, akım veya dijital sinyaller şeklinde olabilir. PCB üzerindeki bileşenler bu sinyalleri işler ve cihazın yapmak üzere tasarlandığı işlevleri yerine getirir.

PCB Çeşitleri

Her birinin kendine özgü özellikleri ve uygulamaları olan çeşitli PCB türleri vardır. En yaygın türleri tek taraflı, çift taraflı ve çok katmanlı PCB'lerdir.

• Tek Taraflı PCB'ler: Bunlar en basit PCB türleridir. Tahtanın yalnızca bir tarafında bakır izleri var. Tek taraflı PCB'ler genellikle hesap makineleri ve uzaktan kumandalar gibi düşük maliyetli elektronik cihazlarda kullanılır.
• Çift Taraflı PCB'ler: Adından da anlaşılacağı gibi çift taraflı PCB'lerin her iki tarafında da bakır izleri bulunur. Bu, daha karmaşık devre tasarımlarına ve daha yüksek bileşen yoğunluğuna olanak tanır. Çift taraflı PCB'ler genellikle akıllı telefonlar ve tabletler gibi orta sınıf elektronik cihazlarda kullanılır.
• Çok Katmanlı PCB'ler: Çok katmanlı PCB'ler, yalıtım malzemesiyle ayrılmış çok sayıda bakır iz katmanına sahiptir. Bu, daha karmaşık devre tasarımlarına ve daha yüksek bileşen yoğunluğuna olanak tanır. Çok katmanlı PCB'ler genellikle bilgisayarlar ve sunucular gibi ileri teknolojiye sahip elektronik cihazlarda kullanılır.

PCB'lerin uygulamaları

PCB'ler, basit tüketici ürünlerinden karmaşık endüstriyel ekipmanlara kadar çok çeşitli elektronik cihazlarda kullanılmaktadır. PCB'lerin en yaygın uygulamalarından bazıları şunlardır:

• Tüketici Elektroniği: PCB'ler akıllı telefonlar, tabletler, dizüstü bilgisayarlar, televizyonlar ve oyun konsolları gibi çeşitli tüketici elektroniği ürünlerinde kullanılmaktadır.
• Otomotiv Elektroniği: PCB'ler motor kontrol üniteleri, bilgi-eğlence sistemleri ve güvenlik sistemleri gibi otomotiv elektronik sistemlerinde kullanılır.
• Endüstriyel Elektronik: PCB'ler programlanabilir mantık denetleyicileri, motor sürücüleri ve güç kaynakları gibi endüstriyel elektronik ekipmanlarda kullanılır.
• Medikal Elektronik: PCB'ler hasta izleme sistemleri, teşhis ekipmanları ve cerrahi aletler gibi tıbbi elektronik cihazlarda kullanılır.

PCB Ürünlerimiz

PCB tedarikçisi olarak müşterilerimizin ihtiyaçlarını karşılamak için geniş bir PCB ürünleri yelpazesi sunuyoruz. Popüler ürünlerimizden bazıları şunlardır:

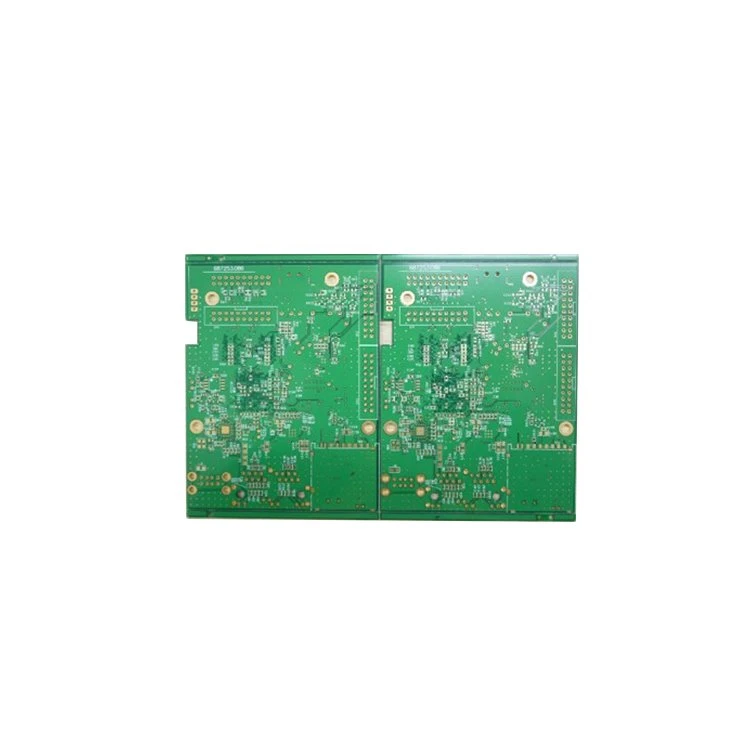

• Tek Fazlı Watt Saat Ölçer PCB: Bu tip PCB, bir ev veya işyerinin tükettiği elektrik enerjisini ölçmek için tek fazlı watt saat sayaçlarında kullanılır.
• PCB Elektrik Sayacı: PCB elektrik sayaçlarımız bir bina veya tesisin tükettiği elektrik enerjisini doğru bir şekilde ölçmek için tasarlanmıştır.
• Elektrik Enerjisi Sayacı PCB: Bu tip PCB, elektrik enerjisi sayaçlarında, bir elektrik şebekesi veya dağıtım sistemi tarafından tüketilen elektrik enerjisini ölçmek için kullanılır.
• Tek Fazlı Enerji Ölçer PCB: Tek fazlı enerji sayacı PCB'lerimiz, tek fazlı bir elektrik sisteminin tükettiği elektrik enerjisini doğru bir şekilde ölçmek için tasarlanmıştır.
• Üç Fazlı Enerji Ölçer PCB: Bu tip PCB, üç fazlı enerji sayaçlarında, üç fazlı bir elektrik sisteminin tükettiği elektrik enerjisini ölçmek için kullanılır.

Neden Bizi Seçmelisiniz?

PCB tedarikçiniz olarak bizi seçmenizin birkaç nedeni var. İşte sadece birkaçı:

• Kalite: PCB'lerimizin en yüksek kalite ve güvenilirlik standartlarını karşılamasını sağlamak için yalnızca en yüksek kaliteli malzemeleri ve üretim süreçlerini kullanıyoruz.
• Özelleştirme: Müşterilerimizin özel ihtiyaçlarını karşılamak için özel PCB tasarım ve üretim hizmetleri sunuyoruz. İster basit tek taraflı bir PCB'ye, ister karmaşık çok katmanlı bir PCB'ye ihtiyacınız olsun, size yardımcı olabiliriz.
• Rekabetçi Fiyatlandırma: Tüm PCB ürün ve hizmetlerimizde rekabetçi fiyatlar sunuyoruz. Yüksek kaliteli PCB'lerin herkes için uygun fiyatlı olması gerektiğine inanıyoruz.
• Hızlı Geri Dönüş Süresi: PCB üretimi söz konusu olduğunda zamanın çok önemli olduğunu biliyoruz. Bu nedenle tüm siparişlerimizde hızlı geri dönüş süreleri sunuyoruz.

Bize Ulaşın

PCB ürünlerimiz ve hizmetlerimiz hakkında daha fazla bilgi edinmek istiyorsanız veya herhangi bir sorunuz veya endişeniz varsa lütfen bizimle iletişime geçmekten çekinmeyin. İhtiyaçlarınız için doğru PCB çözümünü bulmanıza yardımcı olmaktan mutluluk duyarız.
